Legmodernebb rendszerű, akna nélküli, elektromos közúti hídmérlegek gyártása, telepítése

Felülfutó elektronikus rendszerű akna nélküli közúti hídmérleg-család
(30.000 - 60.000 kg)

A közúti hídmérleg-család, felül futó elektronikus rendszerű, III. OIML pontossági osztályú.

A hídmérleg-család a következő típusokból áll:
(a típusjelben szereplő szám a mérleg hosszát jelzi méterben)



Típusjel Osztás érték Méréshatár Hasznos méret Mérőcellák száma
MTHM-6 10 kg 30.000 kg 6 x 3 m 4 db
MTHM-8 10 kg  30.000 kg 8 x 3 m 4 db
MTHM-9 10 kg  30.000 kg 9 x 3 m 6 db
MTHM-10 10 kg  30.000 kg 10 x 3 m 6 db
MTHM-12 20 kg 40.000-50.000 kg 12 x 3 m 6 db
MTHM-14 20 kg 60.000 kg 14 x 3 m 8 db
MTHM-16 20 kg 60.000 kg 16 x 3 m 8 db
MTHM-18  20 kg 60.000 kg 18 x 3 m  8 db
MTHM-20 20 kg 60.000 kg 20 x 3 m  8 db

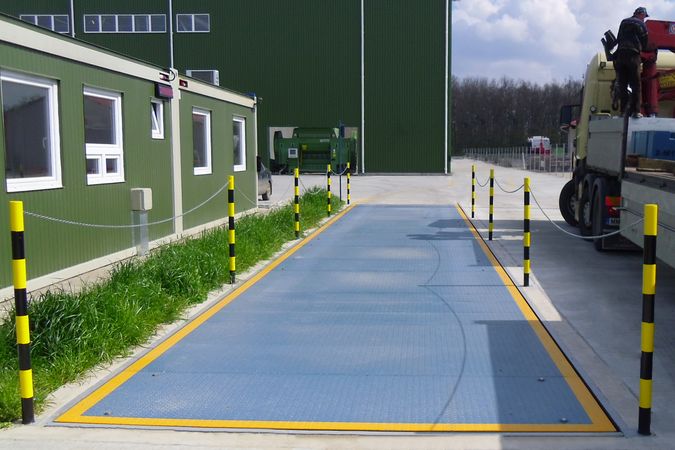

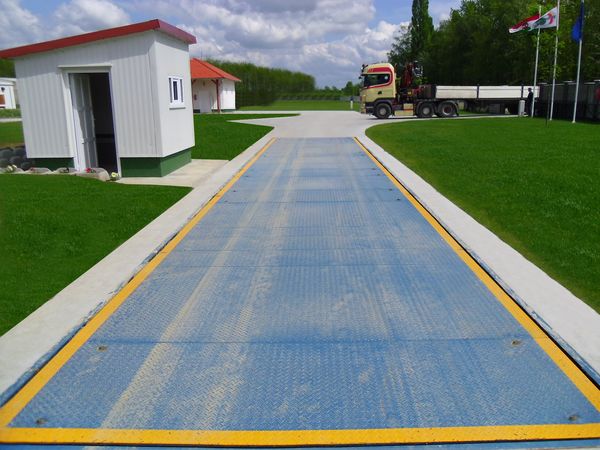

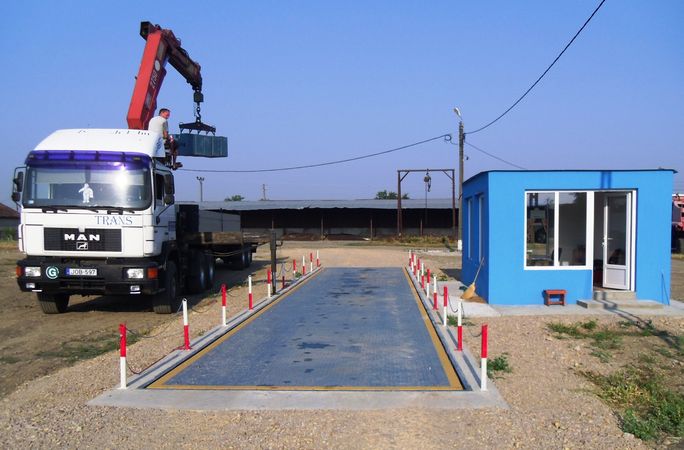

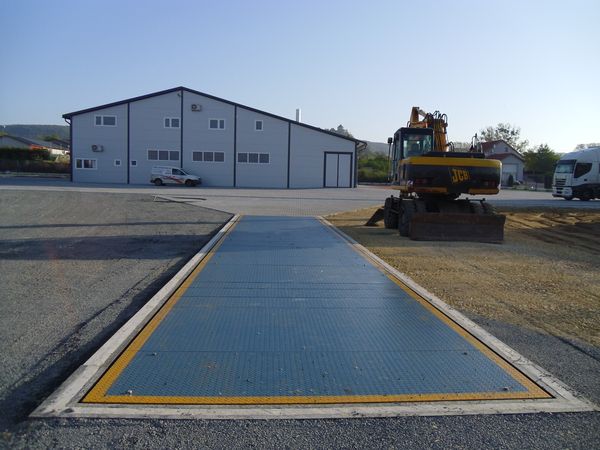

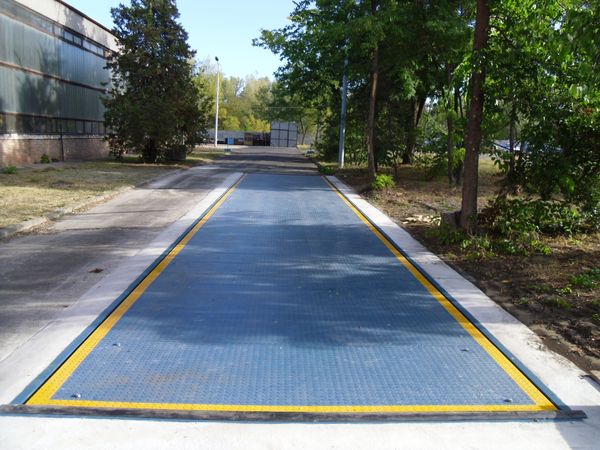

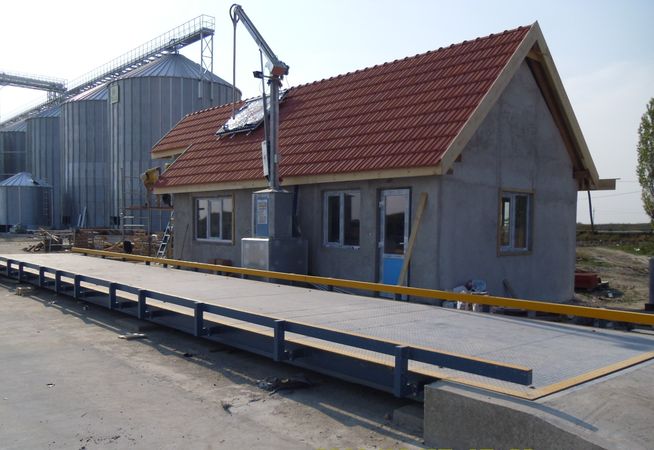

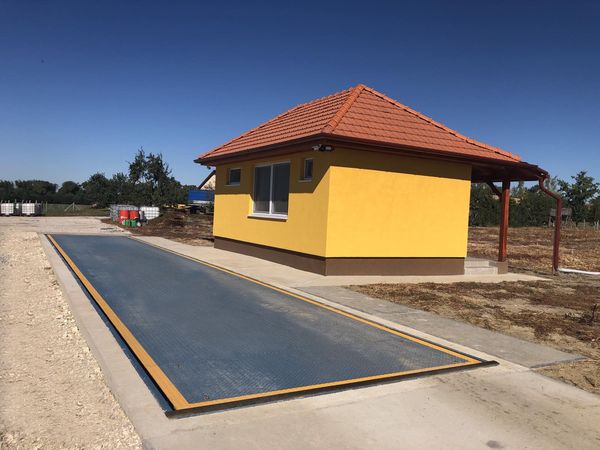

 Az MTHM típusú, akna nélküli elektromos közúti hídmérleg acélszerkezetes, hegesztett mérleg. Cégünk az egyik legújabb fejlesztésű akna nélküli elektromos közúti hídmérleget gyártja, 6 - 20 méteres hídhosszban, 10 - 60 vagy akár 80 tonnás méréshatárig. Beépítési lehetőségei: sekélyaknás illetve rámpás kivitel.

TAC szám: Th-8733/02/2015

Az MTHM típusú hídmérleg előnyei

  • alacsony felépítésű szerkezet (250 mm)
  • könnyű önsúly, egyszerű, gyors telepítés
  • süllyesztett és kiemelt kivitel
  • könnyű, gyors áttelepíthetőség (6-8 óra)
  • hermetikusan zárt, IP 68 védettségű rozsdamentes
  • mérlegcellák
  • nagypontosságú, emberi beavatkozás mentes mérlegelés
  • számítógépes adatfeldolgozás, raktár-nyilvántartás
  • a mérlegeket gyártóművi hitelesítéssel adjuk át

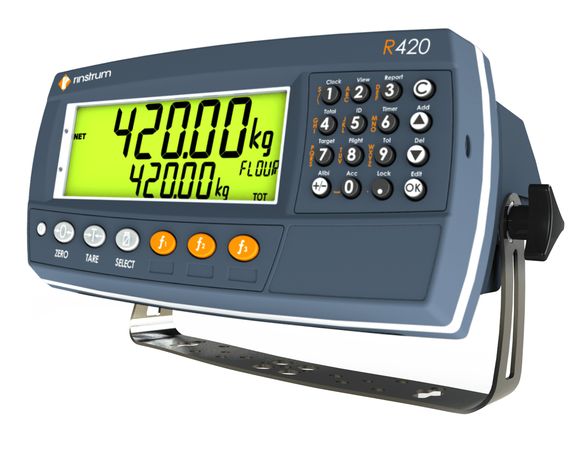

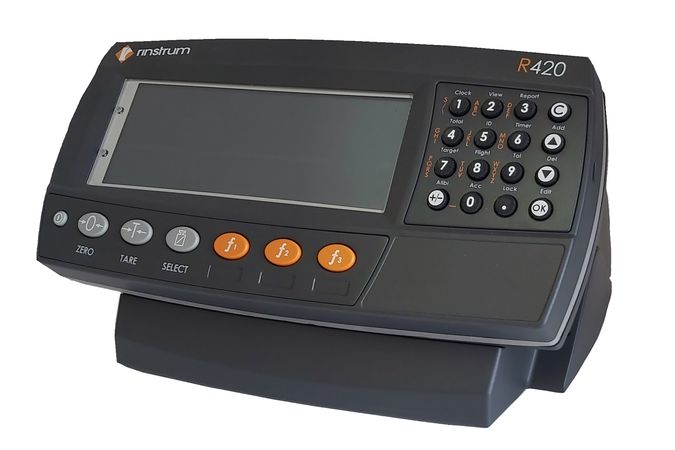

A kijelző műszer

Cégünk jelenleg a német gyártmányú Rinstrum R400 sorozat kijelző műszereivel látja el a hídmérlegeket, melyek kiváló tulajdonságokkal rendelkeznek:

  • Rendkívül felhasználóbarát a menüje, logikus az elrendezése, könnyű a kezelése.
  • Egy gombnyomással tárázható és nullázható (pl. csapadékos idő esetén a hídon lévő eső, hó súlya mérésen kívül helyezhető).
  • IP 68 ház, mely tökéletesen megvédi az LCD kijelzőt az ütődésektől, illetve a rozsdamentes acél változat az időjárás viszontagságaitól is.
  • Asztalra, polcra is helyezhető, de falra is felszerelhető.
  • Újratölthető akkumulátorral működtethető.
  • Programozható.

Az MTHM-18 típusú közúti hídmérleg rövid műszaki leírása:

A hídmérleg idomacélból készült acélszerkezet, 8 ponton HBM C16/ZOU 44A/20t típusú elektromos mérőcellával alátámasztva. A mérőcellák elektromos jelét IP68 rozsdamentes közösítő dobozon keresztül az elektromos kijelző műszerhez vezetjük, amely kijelzi a mért értéket.

MTHM-18 típusú hídmérleg hasznos alapterülete 18 x 3 m. Az acélszerkezet három hídelemből épül fel, összekötő elemek segítségével. A mérleg főtartói IPE 240 idomacélból készülnek, alul 3 - 3 m hosszan Lp 100 x 10 mm laposacéllal megerősítve. A hat IPE 240 főtartó a mérleg hosszában, szimmetrikusan helyezkedik el. A belső tartók távolsága egymástól 1380 mm, a középsőké 2030 mm, a szélsőké pedig 2680 mm. A hídelemek főtartóit a terv alapján 1000 és 1500 mm-enként felül vízszintesen, alul függőlegesen Lp 100 x 10 laposacélok kötik össze. A jobb- és baloldali hídelemeket IPE 160 idomacélok kötik össze L60 x 60 x6 idomacél segítségével, csavaros kötéssel. A hídmérleg szerelésénél használt kötőelemek min. II. pontossági osztályúak, anyaguk csavarnál 6.0, anyánál 6.0.

A 18 m hosszú hídmérleg három elemből készül, amelyeket csavaros kötés rögzít egymáshoz. A harmadhídelemek csatlakozása egymáshoz lv.20 mm durvalemezek segítségével, lépcsős megoldással M24x100 csavarokkal történik.

A tömegmérést 8 db elektromos mérőcella végzi. A mérőcellák osztástávolsága 5670 mm. Elhelyezésük a hat hídelem hosszanti szimmetria tengelyében történik. A mérőcella a hídelemhez 170 x 170 x 20 mm talplemezzel kapcsolódik csavaros kötéssel. A talplemezt – a mérleg két végén – két oldalról U 180 idomacél rögzíti középen egyik oldalról U 180 idomacél, másik oldalról lv. 20 mm durvalemez rögzíti hegesztett kötéssel. A talplemezt lv. 20 mm durvalemez bordák merevítik. Az U 180 idomacélok az IPE 240 főtartókba vannak bekötve, hegesztéssel.

A hídmérleg összeszerelése és beállítása után a mérőcellák talpára csavarozott 200 x 200 lv. 200 mm talplemezeket hegesztéssel kell rögzíteni a betonalapba beépített, falazó karmokkal rögzített 400x400 lv. 20 mm alaplemezekhez. A hídmérleg két végét IPE 240 idomacél zárja le.

A hídmérlegre 4-4 db, a mérlegépítésben alkalmazott M30 menetes szárú, rugalmas gumiütközőt kell beépíteni. Az ütközők beállítása összeszerelés után történik. A hídmérleg lefedése Lv. 8-10 mm bordás acéllemezzel történik. Az 1500 x 3000 mm méretű lemezeket hegesztéssel kell rögzíteni. A mérőcellák feletti 8 db 1000 x 3000 mm méretű lemezeket 4-4 db M16x30 csavar rögzíti a mérleg acélszerkezethez, ezáltal szükség esetén bármikor bonthatóvá válik, a javítási és szerviz munkák elvégzésére. A hídmérlegbe, az egyik bontható lemezburkolat alá tokozott villamos doboz kerül beépítésre, amelyben a plombált, IP 69rozsdamentes közösítő dobozt helyezzük el. A hídmérlegcsalád tagjai szerkezetileg teljes mértékben megegyeznek egymással. Keresztmetszetükben és a mérőcella beépítésében a műszaki megoldások a mérleg hosszától függetlenül azonosak.

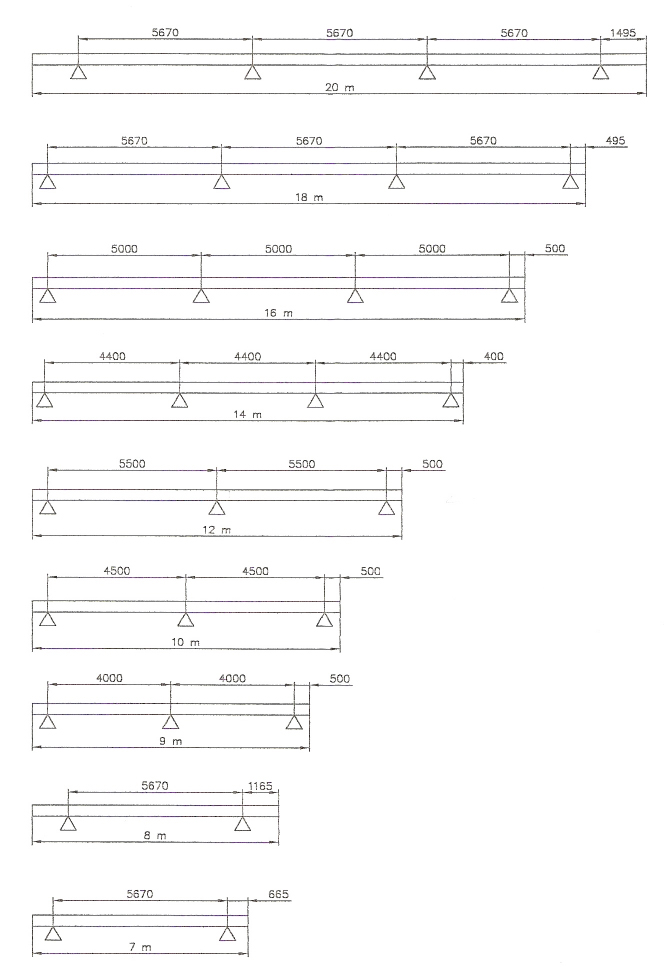

Az alábbi ábra sorozat mutatja vázlatosan a mérlegcsalád oldalnézeti jellemző méreteit. A hídmérleg alátámasztási helyeit (cellabeépítés) jelképes Δ jelöli.

Bővebb információért innen letölthető a hídmérleg műszaki leírása.
